球形化工廠房網架工程
時間:2020-3-5 13:43:46點擊量:

球形化工廠房網架工程安裝進場準備工作

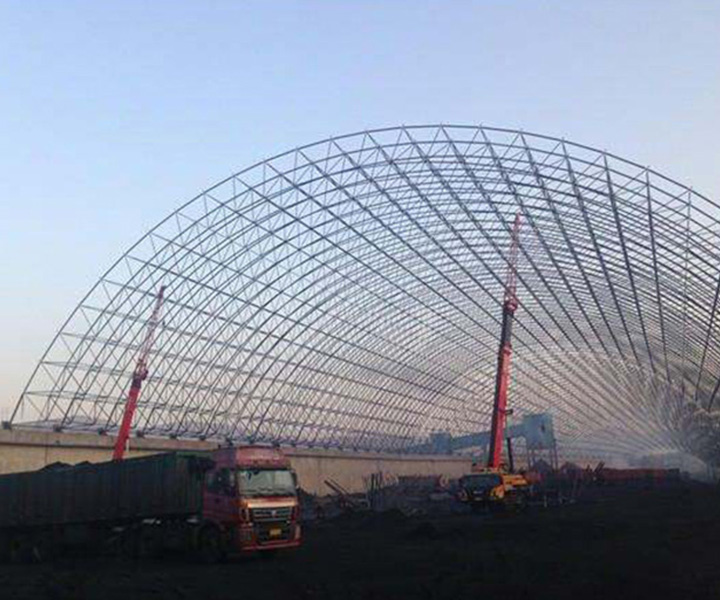

(1)、球形化工廠房網架安裝采用先地面分塊拼裝再用吊車高空對接合攏法和吊車小單元整體吊裝相結合的施工方法,要求場地整齊,平整堅實,為保證在雨季正常施工,場地應有可靠的排水措施。
(2)、先用水平儀將支承柱支承面上網架底座預埋板的相對標高全部測出標示在平面圖紙相應的位置處,并將此數據圖提供給工程監理和網架安裝工程師,作為安裝和對各支承點復測驗收的依據。
(3)、保證水、電道路的三通,應確保構件運輸到位的道路暢通。
(4)、安裝前應熟悉圖紙,了解施工工藝,弄清節點構造,掌握施工方法,注意安裝順序。 每道工序施工前應對施工班組和操作人員進行施工技術、安全交底。
(5)、運至現場的構件按指定地點堆放,進場后的構件須嚴格按《鋼結構工程施工質量驗收規范》(GB50205-2001)和《鋼網架螺栓球節點》(JGT10-2009)對螺栓球、鋼管件、高強度螺栓等原材料及成品件質量進行驗收和復檢的要求,螺栓球、桿件、高強度螺栓等均應有出廠合格證及檢驗記錄。對超出允許偏差的零部件要及時進行處理或退場。
(6)、所有安裝工具、機具應按技術要求配齊,安裝所用的墊鐵、焊條準備齊全


球形化工廠房網架工程結構的優點
1) 球形化工廠房網架結構為高次超靜定結構,傳力明確,屋面整體剛度均勻,在變柱距時,傳力環節少,能有效地調整變柱距后的受力不均衡。
2) 耗鋼量?。壕W架結構按空間受力分析,各桿件的材料力學性能可得到充分的利用,比平面桁架支撐系受力合理。
3) 采用網架結構時,建筑造型美觀,降低空間高度。網架屋面減輕了結構自重,整個屋蓋輕巧,矢高為鋼屋架的 3 /5~4 /5,降低了倉庫的高度。
4) 球形化工廠房網架結構抗震性能比平面桁架好。
5) 球形化工廠房網架結構工期短,安裝需小型機械即可。
6) 球形化工廠房網架結構桿件類型、規格少,節點種類少而簡單。
7) 平面鋼桁架的特點:常規的屋面體系為平面受力體系,平面外的剛度及穩定靠復雜的支撐體系來保證,支撐的桿件強度得不到充分的發揮,因此耗鋼量大。且桿件類型、規格繁多,節點種類多而復雜。體系傳力路線長,節點連接部分薄弱,容易應力集中,對抗震及抵抗行車的水平力、約束汽機房外側柱均不利。鋼桁架、屋面板自重大,需大型機械進行安裝。
